مضخات طرد مركزي كيميائية من سلسلة NXH لتحديث مصفاة زيوت غذائية واسعة النطاق

ظروف التشغيل:

تُعالج المصفاة 560 طنًا من النفط الخام يوميًا. يحتوي قسم التبييض على ثلاث مضخات تبييض، تعمل بنظام اثنتين قيد التشغيل وواحدة احتياطية. تُدار كل مضخة بمحرك قدرته 30 كيلوواط. المضخات الأصلية هي مضخات طرد مركزي كيميائية ذات مراوح مفتوحة، مصممة لنقل معلقات الزيت/الدهون ذات درجة الحرارة العالية التي تحتوي على جزيئات طينية.

المعدات المختارة:

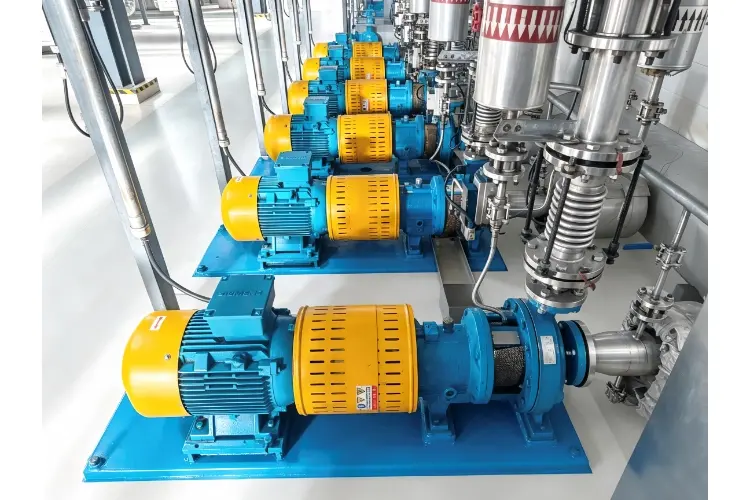

مضخة طرد مركزي كيميائية من سلسلة Guotai NXH، أجزاؤها الملامسة للسائل مصنوعة من الفولاذ المقاوم للصدأ 304. المضخة مزودة بمروحة مانعة للالتصاق ذات ممر واسع، وختم ميكانيكي من نوع الخرطوش، مما يجعلها مناسبة للنقل المستمر للمواد الدهنية/الزيوت اللاصقة في ظروف تشغيل متوسطة الحرارة.

مشاكل في النظام الأصلي:

كانت مضخات التبييض تعمل في الأصل بسرعة ثابتة تحت التشغيل بتردد ثابت, بينما كان يتم التحكم في التدفق عن طريق خنق صمام أوتوماتيكي في خط الأنابيب. عندما تم تقليل فتحة الصمام إلى ما يقارب ثلث معدل التدفق المشبع, ارتفع ضغط تصريف المضخة بشكل حاد. تسبب التدفق عالي السرعة للزيت المحتوي على جزيئات الطين في تآكل شديد لغلاف المضخة، مما أدى إلى تقصير عمرها التشغيلي بشكل ملحوظ.

في الوقت نفسه، كانت المضخات الثلاث تعمل باستمرار بكامل طاقتها وبتردد ثابت، مما جعل من المستحيل تعديل خرج المضخة وفقًا لمتطلبات المعالجة الفعلية. وقد نتج عن ذلك استهلاك كبير للطاقة.

خطة التجديد:

استُخدم خرج التيار التناظري 4-20 مللي أمبير لنظام التحكم المنطقي القابل للبرمجة (PLC) الحالي للتحكم المباشر في محول التردد وتنظيم سرعة المحرك. وتم ضبط سرعة المضخة وفقًا لتدفق العملية المطلوب، بدلاً من طريقة التحكم الأصلية باستخدام صمام الخنق.

تم تركيب محركين متغيري التردد (VFDs) خاصين بالمضخات بقدرة 37 كيلو فولت أمبير، باستثمار أولي يبلغ حوالي 20600 يوان صيني.

نتائج التشغيل:

• أصبح بإمكان الصمامات الأوتوماتيكية الآن البقاء مفتوحة على نطاق واسع نسبيًا، مما يقلل بشكل ملحوظ من ضغط تصريف المضخة. كما انخفض تآكل غلاف المضخة بفعل الزيت المحتوي على جزيئات الطين بشكل كبير، وعاد معدل تآكل الغلاف والمروحة إلى مستواه الطبيعي.
• عند تشغيل محرك التردد المتغير بتردد 35 هرتز، يوفر النظام ما يقارب 129,600 كيلوواط ساعة من الكهرباء سنوياً، أي ما يعادل حوالي 69,984 يوان صيني من وفورات تكلفة الكهرباء السنوية بناءً على سعر الكهرباء في ذلك الوقت. وقد تم استرداد كامل تكلفة التحديث في أقل من ستة أشهر.
• تم تحسين سرعة استجابة النظام ودقة التحكم. يستطيع المشغلون ضبط خرج مضخة التبييض بدقة وفقًا لسعة المعالجة الفعلية لخط التكرير، مما يوفر مرونة أكبر في التحكم بالعملية.
