Pompe à rotor à cames ou pompe centrifuge pour le transfert de matières premières chimiques : comment choisir ?

Avec l'évolution et la diversification constantes de l'industrie chimique, les exigences en matière d'équipements de transfert de fluides deviennent de plus en plus élevées. Face à la vaste gamme de pompes disponibles sur le marché, les entreprises chimiques doivent souvent choisir entre les pompes à rotor à cames et les pompes centrifuges.

Dans cet article, nous comparerons les deux types de pompes sous différents angles afin d'aider les lecteurs à mieux comprendre leurs différences et à choisir la solution la plus adaptée à leurs applications spécifiques.

Tendances actuelles du transfert de matières premières chimiques

Les matières premières chimiques présentent une grande diversité de types et de propriétés, allant des liquides à faible viscosité aux pâtes à haute viscosité, et des milieux non corrosifs aux substances hautement corrosives. Lors de leur transfert, ces matières sont souvent soumises à des conditions opératoires difficiles, notamment des températures et des pressions élevées, des environnements inflammables et explosifs, ainsi que des milieux toxiques ou dangereux.

Parallèlement, face au durcissement constant des normes environnementales, les entreprises chimiques accordent une importance accrue à l'étanchéité, à l'efficacité énergétique et à la facilité d'entretien des équipements de transfert de fluides. Dans ce contexte, le choix de la pompe de transfert adaptée est devenu un critère essentiel pour les fabricants de produits chimiques.

01. Principes de fonctionnement et différences structurelles

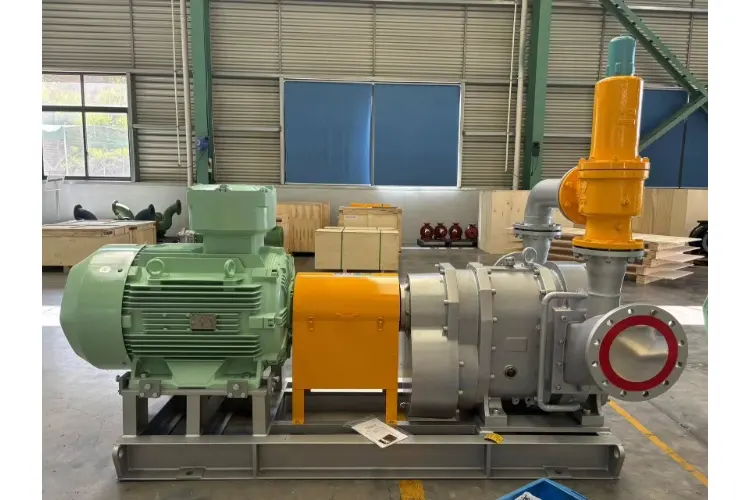

La pompe à rotor à cames est un type de pompe volumétrique. Ses principaux composants sont une paire de rotors à cames synchronisés. Lorsque le moteur entraîne les rotors, des cavités étanches se forment entre les rotors et le corps de pompe. La variation périodique du volume de ces cavités aspire le fluide dans la pompe puis le refoule.

Ce principe de fonctionnement confère aux pompes à rotor à cames plusieurs avantages clés, notamment un débit stable, de faibles pulsations et une forte capacité d'auto-amorçage, avec une hauteur d'auto-amorçage pouvant atteindre 8 à 9 m dans des conditions de fonctionnement optimales. La pompe est également relativement peu sensible aux variations de viscosité du fluide. Par exemple, lors du transfert de polymères à haute viscosité ou de fluides contenant des particules solides, une pompe à rotor à cames peut maintenir des performances de transfert stables.

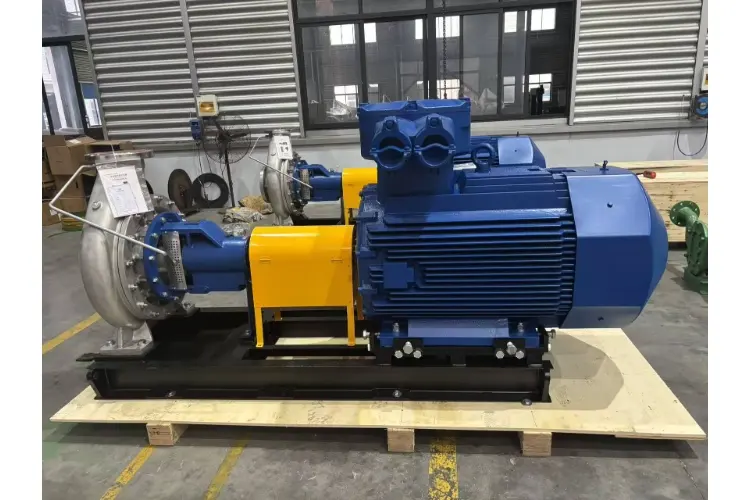

La pompe centrifuge utilise la force centrifuge générée par la rotation à grande vitesse de sa roue pour transférer les fluides. Lorsque le fluide pénètre dans la roue, il est propulsé vers la sortie de la pompe par la force centrifuge, tandis qu'une zone de basse pression se crée à l'entrée de la roue, aspirant continuellement du nouveau fluide.

Pompe dynamique, la pompe centrifuge se caractérise par des débits et des hauteurs manométriques élevés, mais sa capacité d'auto-amorçage est généralement limitée et elle nécessite un amorçage avant fonctionnement. Son débit peut également varier en fonction de la résistance du système.

Les pompes centrifuges sont très efficaces pour le pompage de liquides propres et peu visqueux. Cependant, leurs performances peuvent diminuer considérablement lors du transfert de fluides à haute viscosité ou de milieux contenant des particules solides.

02. Comparaison des performances clés

1. Compatibilité des médias

Les pompes à rotor à cames offrent une plus grande polyvalence pour le traitement de différents fluides. Elles peuvent traiter des liquides dont la viscosité varie de 1 cP à 100 000 cP et transférer des boues dont la teneur en matières solides peut atteindre 40%, comme une suspension de dioxyde de titane. Le jeu entre les rotors et le corps de pompe est conçu pour éviter que des particules solides ne provoquent le grippage des rotors.

Les pompes centrifuges sont généralement mieux adaptées aux liquides propres et de faible viscosité, généralement en dessous de cette valeur. 500 cP. Lorsque la teneur en matières solides dépasse 5%, L'usure de la roue peut augmenter considérablement. Par exemple, après qu'une usine chimique a remplacé sa pompe centrifuge d'origine par une pompe à rotor à cames en acier inoxydable Pour le transfert de boues de PTA, l'intervalle de maintenance aurait augmenté de de deux semaines à six mois.

2. Efficacité énergétique

Lors du traitement de fluides à haute viscosité, les pompes à rotor à cames peuvent atteindre des rendements volumétriques supérieurs à 90 TP3T, tandis que le rendement des pompes centrifuges peut chuter en dessous de 50 TP3T en raison des pertes par glissement. Par exemple, lors du transfert d'un polymère d'une viscosité de 5 000 cP, une pompe à rotor à cames peut consommer de 30 TP3T à 40 TP3T d'énergie en moins qu'une pompe centrifuge.

Cependant, pour les fluides à faible viscosité tels que l'eau, les pompes centrifuges présentent un net avantage en termes d'efficacité dans des conditions de débit élevé, certaines pompes centrifuges haute pression atteignant des rendements allant jusqu'à 85%.

3. Coûts d'entretien

Les pompes à rotor à cames utilisent généralement une garniture mécanique avec système de rinçage, les joints d'arbre standard offrant une durée de vie allant jusqu'à 8 000 heures. En cas d'usure du rotor, le réglage du jeu de ce dernier permet d'allonger l'intervalle d'entretien.

Pour les pompes centrifuges, les garnitures mécaniques et les roulements sont plus susceptibles d'être endommagés par les forces axiales, et les roues usées doivent généralement être remplacées. D'après les statistiques d'un fabricant de colorants, dans des conditions de fonctionnement comparables, le coût annuel de maintenance des pompes centrifuges était 2,3 fois supérieur à celui des pompes à rotor à cames.

03. Scénarios d'application typiques

1. Transfert de fluides à haute viscosité

Dans les applications de transfert de résines, de caoutchouc, d'asphalte et autres fluides à haute viscosité, les pompes à rotor à cames offrent des performances remarquables. Par exemple, une ligne de production de revêtements automobiles utilise une pompe à rotor à cames pour transférer de la résine époxy d'une viscosité allant jusqu'à 20 000 cP, en maintenant une stabilité de débit de ±21 TP3T et en contribuant à garantir une qualité de revêtement constante.

Dans des conditions de fonctionnement similaires, les pompes centrifuges peuvent subir une réduction du débit et une surcharge du moteur, ce qui les rend moins adaptées aux applications à haute viscosité.

2. Applications de mesure de précision

Les pompes à rotor à cames, qui délivrent un volume relativement constant par tour (avec un écart nominal inférieur à 0,5%), sont parfaitement adaptées aux procédés exigeant un dosage précis, tels que l'injection d'additifs et l'alimentation de réacteurs. Par exemple, après le remplacement d'une pompe centrifuge par une pompe à rotor à cames entraînée par un servomoteur, un fabricant de pesticides a constaté une amélioration de la précision du dosage des matières premières, passant de ±5% à ±0,8%.

3. Systèmes d'approvisionnement en eau à haut débit

Pour les fluides à faible viscosité tels que l'eau de circulation et l'eau de refroidissement, les pompes centrifuges offrent une meilleure rentabilité. Par exemple, une entreprise pétrochimique utilise des pompes centrifuges à double aspiration dans sa station de circulation d'eau, une seule pompe atteignant un débit de 3 000 m³/h. Dans des conditions de fonctionnement comparables, l'utilisation de pompes à rotor à cames pourrait quadrupler l'investissement.

En pratique, les entreprises chimiques doivent choisir la pompe de transfert la plus adaptée en fonction d'une analyse approfondie de leurs procédés de production, des propriétés des matériaux, des conditions d'exploitation et de leur budget. Le choix d'un équipement de pompage approprié contribue à garantir un transfert sûr et efficace des matières premières chimiques, tout en favorisant le développement durable de l'entreprise sur le long terme.
